GD-2CA新型钻机车
文章来源：本站原创 发布时间：2020-07-27 浏览：2387

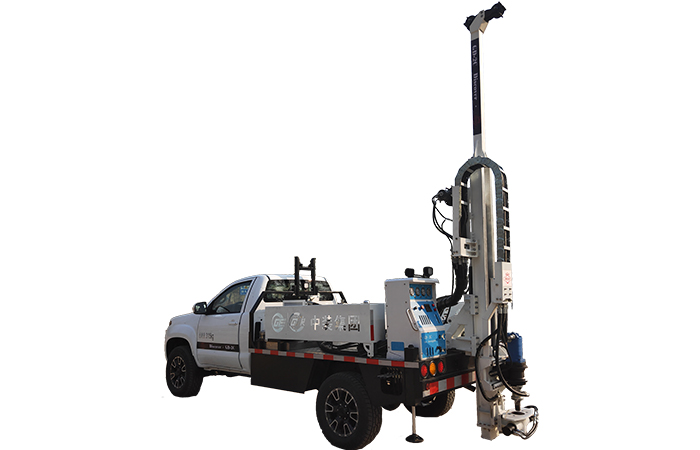

GD-2CA为越野皮卡底盘、全功率取力、全液压驱动、具有顶驱钻机系统及标准贯入系统新型钻机车。主要用于地质普查勘探孔施工、地质爆破施工、工程地质勘察孔施工、浅孔水井及天然气探采、土壤取样施工。
|
参数名称 Project |
型号规格 Type: GD-2C型钻机 |
||
|
钻进能力
|
钻进深度（m） |
200 |
|
|
钻杆规格 |
110口径(φ50mm) |
||
|
钻孔倾角（0） |
45 ～ 90 |
||
|
移动能力 |
车型/动力（kW） |
丹东黄海HHN2/柴油机95 |
|
|
驱动方式 |
全功率断轴取力PTO/四驱4×4 |
||
|
最高时速（km/h） |
150 |
||
|
动力头(工程勘查) |
结构形式 |
马达直驱型 |
|
|
转速范围（r/min） |
0～900 |
0～240 |
|
|
****扭矩（Nm） |
380@900rpm |
1200@240rpm |
|
|
高频头(土壤取样) |
冲击功（J） |
400 |
|
|
冲击频率（Hz） |
45-50 |
||
|
标贯头(工程勘查) |
标准贯入器 |
63.5kg/760mm(GB/T12746-2007) |
|
|
加重贯入器 |
100kg/1500mm（ GB/T12746-2007） |
||
|
给进系统 |
****给进力（kN） |
25 |
|
|
****起拨力（kN） |
50 |
||
|
给进行程（mm） |
1850（1500mm钻杆） |
||
|
液压系统 |
合流流量/压力 |
110L/min@21MPa |
|
|
辅助流量/压力 |
50L/min@21MPa |
||
|
泥浆泵 |
泵量 L/min |
120 |
|
|
泵压 MPa |
2.5 |
||
|
卷扬 |
拉力 |
6kN |
|
|
绳容量 |
35m（Φ6mm钢丝绳） |
||
|
外形尺寸（mm） |
5555×1960×2652 |
||
|
整机重量 （kg） |
3115 |
||
